Avalanche¶

本教程演示 MCC 碰撞模块的用法。在二维区域中放置高速电子，背景为高斯分布的气团。电子进入气团后发生碰撞：先是弹性散射改变飞行方向；加入电离碰撞后，次级电子继续碰撞电离，形成雪崩级联。

使用到的模块与特性：

particle_group 粒子容器与 for_each 遍历
node_field2D / host_node_field2D 设备端与主机端场量
add_back 粒子→场沉积
MCC 碰撞模型（弹性散射 + 电离碰撞）
次级粒子产生与 buffer 机制

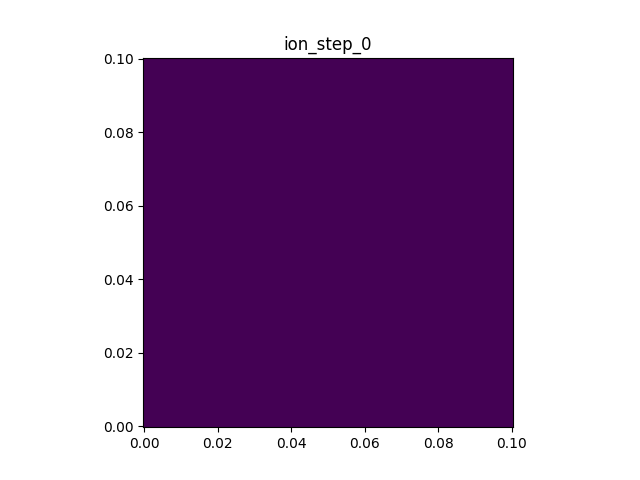

电子在气团中触发雪崩级联

准备工作¶

在 example/avalanche/ 下新建 avalanche.cpp，然后按照每个 stage 逐步修改这个文件。 example/avalanche/stage_1.cpp 到 stage_5.cpp 是每个阶段结束时的参考答案，用来和自己的代码对照；不必当作必须运行的程序。

推荐从项目根目录进入算例目录，并加载编译环境：

cd example/avalanche
source ../../env_load.sh

这里的 output/ 里可能残留旧的 .plt、.png 或 .gif 文件。可以先手动清空 output/。

首次运行速度：AdaptiveCpp 使用 JIT 机制在首次运行时编译内核导致耗时增加。本例粒子数较少，JIT 开销占比大，编译后的首次运行不反映真实性能。

Stage 1：粒子组与基本运动¶

在 avalanche.cpp 中，首先 include 必要的头文件并 using namespace：

#include <iostream>
#include <fstream>
#include <Eigen/Core>
#include <psum/psum.hpp>

using namespace std;
using namespace psum::prelude;

定义粒子类型。这里一个粒子有位置、速度和一个随机种子（本阶段暂不使用种子，留待 Stage 3 碰撞模块）：

using Particle = tagged_struct<
    tag_bind<property::position, Eigen::RowVector2d>,
    tag_bind<property::velocity, Eigen::RowVector2d>,
    tag_bind<property::random_seed, uint32_t>
>;

using PG = particle_group<Particle, pos_x_nan_is_invalid>;

pos_x_nan_is_invalid 表示当粒子被标记为无效后，particle_group 的遍历会自动跳过它。

添加粒子推进函数，用欧拉法更新位置，并把离开网格的粒子标记为无效：

void move_particles(PG& pg, const auto& grid, double dt) {
    pg.for_each([&](sycl::handler& h) {
        return [=](Particle& p) {
            tag::get<property::position>(p) += tag::get<property::velocity>(p) * dt;
            if (!grid.inGrid(tag::get<property::position>(p)))
                PG::validator::make_invalid(p);
        };
    });
}

在 main 中创建队列、网格、粒子容器，并写一个运动循环，每个时间步注入一个电子、推进运动，并周期性记录粒子数到 count.plt：

int main() {
    sycl::queue q{sycl::default_selector_v};

    auto grid = simple_grid<2>({0.0, 0.0}, {0.1, 0.1}, {200, 200});

    PG electrons(q);

    ofstream count_file("output/count.plt");
    count_file << "variables=time,ele" << endl;

    double dt = 1e-10;
    int steps = 600, interval = 20;

    for (int step = 0; step <= steps; ++step) {
        move_particles(electrons, grid, dt);

        if (step % interval == 0) {
            count_file << step * dt << "\t" << electrons.size() << endl;
            cout << "step " << step << ": ele=" << electrons.size() << endl;
        }

        Particle p0;
        tag::get<property::position>(p0) = {0.001, 0.05};
        tag::get<property::velocity>(p0) = {6e6, 0.0};
        tag::get<property::random_seed>(p0) = global_random::rand_uint();
        electrons.insert({p0});
    }

    count_file.close();
    cout << "Avalanche stage 1: wrote count.plt." << endl;

    return 0;
}

编写 makefile 文件：

-include ../../config.mk

INCLUDES = -I ../../include -I ../../src

avalanche: avalanche.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o avalanche avalanche.cpp $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./avalanche

(这些命令已经存在于 example/avalanche/makefile 中，只需要取消注释即可。)

后续每个阶段都这样编译和运行：

make avalanche

运行成功后，count.plt 中电子数会先线性增长，随后因边界吸收而趋于稳态。

这一阶段你只需要知道：

tagged_struct 通过标签绑定属性名和类型，编译期确定内存布局。
for_each 使用双层 lambda 技巧操作每个粒子。
离开网格的粒子通过 make_invalid 标记为无效，后续 for_each 自动跳过。

这一阶段结束时的代码状态可以参考 example/avalanche/stage_1.cpp。

Stage 2：背景气团与主机端场量¶

从 Stage 1 的 avalanche.cpp 继续修改：

添加 host_node_field2D 主机端场量和 node_field2D 设备端场量。
在主机端初始化高斯分布的氩气密度场。
拷贝到设备端并输出可视化。

在文件头部添加场量类型别名：

using Field = node_field2D<double>;
using HField = host_node_field2D<double>;

在 main 中，创建粒子容器之后、运动循环之前，添加主机端背景场量的初始化。用高斯函数在主机端背景场上赋值，再用 copy 拷贝到设备端场量：

    PG electrons(q);

    Field atom_dens(q, grid);
    HField atom_host(grid);

    atom_host.setZero();
    Eigen::RowVector2d center{0.07, 0.05};
    double gas_r = 0.025;
    atom_host.for_each([&](size_t, double& v, const auto& pos) {
        v = 2e22 * exp(-((pos - center).squaredNorm() / gas_r / gas_r));
    });
    atom_host.plot("output/atom_dens.plt", "nAr", 0.0);
    atom_dens.copy(atom_host.getContent());

主机端 for_each 遍历每个节点，参数依次是节点索引、值引用、坐标引用。这里直接根据坐标计算高斯密度。

实际上对于设备端场量, 用for_each也能做完全相同的事, 只是必须写双层 lambda, 略麻烦些。

makefile 中在运行程序后把 atom_dens.plt 转成图片：

avalanche: avalanche.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o avalanche avalanche.cpp $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./avalanche
    python3 ../pltview.py output/atom_dens.plt

编译运行：

make avalanche

运行后应看到：output/atom_dens.png（静态背景气团），以及 count.plt（电子穿过气团但无碰撞，行为与 Stage 1 相同）。

这一阶段你只需要知道：

主机端场量用于初始化（逐节点根据坐标赋值），完成后拷贝到设备端供碰撞模块读取。
背景密度场是 MCC 碰撞概率计算的基础——密度越高，碰撞概率越大。

这一阶段结束时的代码状态可以参考 example/avalanche/stage_2.cpp。

Stage 3：MCC 弹性散射¶

从 Stage 2 的 avalanche.cpp 继续修改：

添加 Avalanche_mcc_model 结构体，碰撞类型 col_ionization 的 collide() 暂时只实现散射改向部分（不产生新粒子）。
创建多物种粒子组（原子、离子）和对应密度场。
在循环中调用碰撞模型，观察电子在气团中的散射行为。

在 main 之前定义 MCC 模型。它声明了参与碰撞的物种（电子、氩原子、氩离子），并提供一个碰撞类型 col_ionization：

struct Avalanche_mcc_model {
    using e_tag = psum::particle_collision::species_tags::electron;
    using Ar_tag = psum::particle_collision::species_tags::Argon;
    using Ar1_tag = psum::particle_collision::species_tags::Argon_pos_1;
    using species_in_model = std::tuple<e_tag, Ar_tag, Ar1_tag>;

    struct col_ionization {
        static double collision_cross_section(double v2) {
            return v2 > 4e12 ? 2e-20 : 0;
        }
        static void collide(auto& p, const auto& ctx_acc) {
            using namespace psum::particle_collision::foundation;
            auto R = psum::random::view_as_rander(tag::get<property::random_seed>(p));
            double speed = tag::get<property::velocity>(p).norm();

            auto dir1 = psum::random::RandFunction2D::RandV_spherical(R.get_rander());
            tag::get<property::velocity>(p) = dir1 * speed * 0.9;
        }
    };

collision_cross_section(v2) 根据速度平方给出碰撞截面：速度平方大于阈值时有固定截面，否则为 0（低速不碰撞）。 collide() 本阶段只做散射改向：用随机种子取一个各向同性方向，乘以 0.9 倍原速（动能略有衰减）。

再给出一个 make() 工厂函数，把碰撞类型组装成可执行的 MCC 模型，并返回一个接收 dt 的 lambda：

    static auto make(PG& electrons, PG& atoms, PG& ions,
                     Field& ele_dens, Field& atom_dens, Field& ion_dens) {
        using namespace psum::particle_collision;
        using namespace psum::particle_collision::foundation;

        using processor_type = collision_processor<density_interp_2d<Ar_tag>, std::tuple<col_ionization>>;
        using all_col = mcc_model<mcc_submodel_for_incident<e_tag, processor_type>>;
        using Ctx = standard_mccm_context<species_in_model, PG, Field>;

        auto ctx = std::make_shared<Ctx>();
        ctx->template get<e_tag>().bind(electrons, ele_dens);
        ctx->template get<Ar_tag>().bind(atoms, atom_dens);
        ctx->template get<Ar1_tag>().bind(ions, ion_dens);

        return [ctx](double dt) {
            execute_mcc_model<all_col>(*ctx, dt);
            execute_all_clean_buffers<species_in_model>(*ctx);
        };
    }
};

组装链是编译期的：collision_processor（以氩原子密度插值为概率密度）→ mcc_submodel_for_incident（电子为入射粒子）→ mcc_model。运行时用 execute_mcc_model 执行一次碰撞步。

在 main 中创建原子、离子容器和对应的密度场（原子密度场与 Stage 2 的气团共用）：

    PG electrons(q);
    PG atoms(q);
    PG ions(q);

    Field ele_dens(q, grid), atom_dens(q, grid), ion_dens(q, grid);
    HField atom_host(grid);

在气团初始化之后创建碰撞模型：

    auto mccm = Avalanche_mcc_model::make(electrons, atoms, ions, ele_dens, atom_dens, ion_dens);

把 count.plt 的表头加上离子列：

    count_file << "variables=time,ele,ion" << endl;

在运动循环里，移动电子的同时也移动离子，并在移动之后、记录之前调用碰撞模型：

    for (int step = 0; step <= steps; ++step) {
        move_particles(electrons, grid, dt);
        move_particles(ions, grid, dt);

        mccm(dt);

        if (step % interval == 0) {
            count_file << step * dt << "\t" << electrons.size() << "\t" << ions.size() << endl;
            cout << "step " << step << ": ele=" << electrons.size() << ", ion=" << ions.size() << endl;
        }

makefile 不需要改动（输出仍是 atom_dens.plt 和 count.plt）。

编译运行：

make avalanche

运行后应看到：count.plt（ion 列始终为 0，电子因为不再直接飞离计算域，稳态数量上升），atom_dens.png，终端输出电子和离子计数。

这一阶段你只需要知道：

MCC 类型组装链是编译期的，运行时通过 execute_mcc_model<Model>(ctx, dt) 执行。
此时 collide() 只改变入射粒子的飞行方向和能量，不产生新粒子（电离部分在 Stage 5 补完）。
速度衰减因子保证能量递减；低速时截面为零，碰撞自然停止。

这一阶段结束时的代码状态可以参考 example/avalanche/stage_3.cpp。

Stage 4：动能密度场与粒子沉积¶

从 Stage 3 的 avalanche.cpp 继续修改：

添加 node_field2D 动能密度场 ke_dens。
在循环中用 add_back 将电子动能沉积到场量节点。
用 plot 输出 .plt 文件并生成动画。

在密度场声明处加上动能密度场：

    Field ele_dens(q, grid), atom_dens(q, grid), ion_dens(q, grid);
    Field ke_dens(q, grid);

在记录分支里，先用 setZero 清零动能密度场，再用 add_back 把每个电子的动能（0.5 * v·v）沉积到周围节点，最后 plot 输出：

        if (step % interval == 0) {
            ke_dens.setZero();
            electrons.for_each([&](sycl::handler& h) {
                auto da = ke_dens.get_access(h);
                return [=](Particle& p) {
                    double ke = 0.5 * tag::get<property::velocity>(p).squaredNorm();
                    add_back(tag::get<property::position>(p), ke, da);
                };
            });
            ke_dens.plot("output/ke_step_" + to_string(step) + ".plt", "ke", step * dt);

            count_file << step * dt << "\t" << electrons.size() << "\t" << ions.size() << endl;
            cout << "step " << step << ": ele=" << electrons.size() << ", ion=" << ions.size() << endl;
        }

makefile 中在运行程序后把 ke_step_*.plt 合成动画：

    ./avalanche
    python3 ../pltview.py output/atom_dens.plt
    python3 ../pltview.py ke_step output

编译运行：

make avalanche

运行后应看到：ke_step.gif（电子在气团中散射的动能密度动画），以及 count.plt、atom_dens.png。

这一阶段你只需要知道：

add_back 根据粒子位置将值分配到周围 4 个节点。
plot 生成 .plt 文件，可用 pltview.py 查看单帧或合成动画。
场量在每次 deposit 前需要 setZero。

这一阶段结束时的代码状态可以参考 example/avalanche/stage_4.cpp。

Stage 5：电离碰撞与雪崩级联¶

从 Stage 4 的 avalanche.cpp 继续修改：

在 col_ionization::collide() 中补完电离部分：通过 insert_particle_in_context 产生次级电子和离子。
添加离子密度场的 deposit 和 plot。
将持续注入改为前 1/4 时间段注入。

在 collide() 里，散射改向之后，再产生一个次级电子和一个氩离子，通过 insert_particle_in_context 写入 buffer：

        static void collide(auto& p, const auto& ctx_acc) {
            using namespace psum::particle_collision::foundation;
            auto R = psum::random::view_as_rander(tag::get<property::random_seed>(p));
            double speed = tag::get<property::velocity>(p).norm();

            auto dir1 = psum::random::RandFunction2D::RandV_spherical(R.get_rander());
            tag::get<property::velocity>(p) = dir1 * speed * 0.9;

            Particle new_ele;
            tag::get<property::position>(new_ele) = tag::get<property::position>(p);
            auto dir2 = psum::random::RandFunction2D::RandV_spherical(R.get_rander());
            tag::get<property::velocity>(new_ele) = dir2 * speed * 0.8;
            tag::get<property::random_seed>(new_ele) = R.get_rander().gen_seed();
            insert_particle_in_context<e_tag>(ctx_acc, new_ele);

            Particle new_ion;
            tag::get<property::position>(new_ion) = tag::get<property::position>(p);
            auto dir3 = psum::random::RandFunction2D::RandV_spherical(R.get_rander());
            tag::get<property::velocity>(new_ion) = dir3 * 1e6;
            tag::get<property::random_seed>(new_ion) = R.get_rander().gen_seed();
            insert_particle_in_context<Ar1_tag>(ctx_acc, new_ion);
        }

在记录分支里，仿照动能密度的写法，加上离子密度的 deposit 和 plot（注意离子按个数沉积，所以要除以单元面积）：

            ion_dens.setZero();
            double area = grid.del<0>() * grid.del<1>();
            ions.for_each([&](sycl::handler& h) {
                auto da = ion_dens.get_access(h);
                return [=](Particle& p) {
                    add_back(tag::get<property::position>(p), 1.0 / area, da);
                };
            });
            ion_dens.plot("output/ion_step_" + to_string(step) + ".plt", "ni", step * dt);

最后把持续注入改为只在前 1/4 时间段注入（避免粒子数无限增长，让级联能自然终止）：

        if (step < steps / 4) {
            Particle p0;
            tag::get<property::position>(p0) = {0.001, 0.05};
            tag::get<property::velocity>(p0) = {6e6, 0.0};
            tag::get<property::random_seed>(p0) = global_random::rand_uint();
            electrons.insert({p0});
        }

makefile 中再加上 ion_step 和 count 的绘图（count.plt 是多列曲线，pltview.py 会自动画出多条并加图例）：

    ./avalanche
    python3 ../pltview.py output/atom_dens.plt
    python3 ../pltview.py ke_step output
    python3 ../pltview.py ion_step output
    python3 ../pltview.py count output

编译运行：

make avalanche

运行后应看到：ion_step.gif（离子密度动画），count.png（电子和离子数指数增长曲线），ke_step.gif（级联扩散），atom_dens.png。

这一阶段你只需要知道：

次级粒子不能直接插入 particle_group，必须先写入 buffer，由框架统一插入。
每次电离产出 3 个粒子：入射电子（减速改向）+ 次级电子 + 氩离子。尽管参数与物理真实的碰撞处理不同，但代码写法一致。

这一阶段结束时的代码状态可以参考 example/avalanche/stage_5.cpp。

输出和常见错误¶

pltview.py 有两种常用方式：

python3 ../pltview.py output/atom_dens.plt
python3 ../pltview.py ke_step output

第一种用于单个 .plt 文件，通常生成对应的 .png。第二种用于一组文件，会在 output/ 中查找匹配的 .plt 文件并合成动画。 count.plt 包含多列数据，pltview.py 会自动绘制多条曲线并添加图例。

常见错误可以先这样排查：

make: acpp: No such file or directory：通常是没有执行 source ../../env_load.sh。
No rule to make target 'avalanche'：当前目录不对，或者 makefile 中还没有取消注释 avalanche 目标。
No rule to make target 'avalanche.cpp'：已经有 avalanche 目标，但还没有在当前目录新建 avalanche.cpp。
没有生成 output/... 文件：确认 makefile 里有 mkdir -p output，并且程序是在 example/avalanche/ 下运行。
pltview.py 没有打印 wrote ...：说明绘图脚本没有成功跑完，往上看终端中的 Python 报错。
粒子数为 0 或不增长：检查背景密度场是否正确设置（atom_dens.plt），以及碰撞截面和速度阈值是否匹配。
看到 AdaptiveCpp Warning：通常是运行时 JIT 编译提示，不一定是程序错误；只要程序继续输出并生成文件即可。
