Neon Light¶

本文档将展示一个二维 Poisson 求解器的复杂边界算例。

算例从一个结构化 .plt 位图文件中读入图案，并把值为 1 的区域设置成内部 Dirichlet 边界区域。这个定值区域不是一个常数，而是随空间和时间快速变化的函数；最终输出会像一块闪烁的霓虹灯牌。

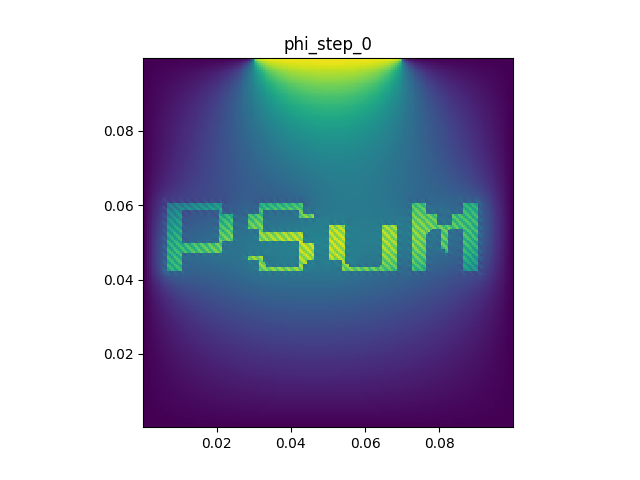

复杂边界条件泊松求解

使用到的模块, 特性或典型用法:

外部 plt 文件的读取
二维泊松方程的复杂边界设置

准备工作¶

在 example/neon_light/ 下新建 neon_light.cpp，然后按照每个 stage 逐步修改这个文件。 example/neon_light/stage_1.cpp 到 stage_5.cpp 是每个阶段结束时的参考答案，用来和自己的代码对照；不必当作必须运行的程序。

输入位图文件位于：

docs/psum_tour/psum_bitmap(.plt)

它是 100 x 100 的 node field，变量名为 n，是一个二值化图案。它是一个文本 plt 文件, 修改后缀名就就能被 tecplot 打开. 之所以有一个奇怪的文件名仅是为了不被 git 忽略。

推荐从项目根目录进入算例目录，并加载编译环境：

cd example/neon_light
source ../../env_load.sh

这里的output/ 里可能残留旧的 .plt、.png 或 .gif 文件. 可以先手动清空 output/。

Stage 1：读取位图并恢复 node field¶

在 neon_light.cpp 中，先 include 必要头文件并使用 PSuM 的 prelude：

#include <cmath>
#include <fstream>
#include <iostream>
#include <sstream>
#include <string>
#include <vector>

#include <psum/psum.hpp>

using namespace std;
using namespace psum::prelude;

接下来实现一个小函数，把 PSuM .plot 输出的 point 型 .plt 文件恢复成 host_node_field2D<double>：

host_node_field2D<double> read_node_field_plt(const string& filename) {
    ifstream in(filename);

    string line;
    string zone;
    getline(in, line);
    getline(in, zone);

    vector<double> values;
    double xmin = 1e300;
    double xmax = -1e300;
    double ymin = 1e300;
    double ymax = -1e300;
    double x = 0.0;
    double y = 0.0;
    double v = 0.0;
    while (getline(in, line)) {
        istringstream row(line);
        if (!(row >> x >> y >> v)) {
            continue;
        }
        xmin = fmin(xmin, x);
        xmax = fmax(xmax, x);
        ymin = fmin(ymin, y);
        ymax = fmax(ymax, y);
        values.push_back(v);
    }

    int ni = stoi(zone.substr(zone.find('=', zone.find('i')) + 1));
    int nj = stoi(zone.substr(zone.find('=', zone.find('j')) + 1));

    grid2D grid({xmin, ymin}, {xmax, ymax}, {nj - 1, ni - 1});
    return host_node_field2D<double>(std::move(values), grid);
}

这里需要注意：

二维 plt 文件开头的 zone i 对应第二个坐标方向的节点数，zone j 对应第一个坐标方向的节点数，所以恢复 grid2D 时使用 {nj - 1, ni - 1}。

在 main 中读入位图并立刻输出，先确认读取方向和图案都正确：

int main() {
    const string bitmap_file = "../../docs/psum_tour/psum_bitmap(.plt)";
    auto mask = read_node_field_plt(bitmap_file);
    mask.plot("output/mask.plt", "mask", 0.0);
    return 0;
}

makefile 中为这个阶段创建 output/，运行 neon_light.cpp，并把 .plt 转成图片：

-include ../../config.mk

INCLUDES = -I ../../include -I ../../src

neon_light: neon_light.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o neon_light neon_light.cpp $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./neon_light
    python3 ../pltview.py output/mask.plt

clean:
    rm -f neon_light
    rm -rf output

(这些命令已经存在于 example/neon_light/makefile 中, 只需要取消注释即可)

后续每个阶段都这样编译和运行：

make neon_light

运行成功后，应看到 output/mask.plt(用 tecplot 打开) 和 output/mask.png(可以直接看)。

这一阶段你只需要知道：

host_node_field2D<double> 是 host 端 node-centered 二维场。
.plt 文件中的 x y n 数据可以恢复成 field 的 content。
mask.plot(...) 用来快速检查读入结果。

这一阶段结束时的代码状态可以参考 example/neon_light/stage_1.cpp。

Stage 2：创建 Poisson 网格并求解一次¶

从 Stage 1 的 neon_light.cpp 继续修改：

增加 using namespace psum::field_solver::boundary_creator;。
从 mask.getGrid() 继承物理范围，创建 200 x 200 的 Poisson 网格。
配置四周为零的 Dirichlet 边界。
临时把 mask 区域作为 source，求解一次并输出结果。

Poisson 网格可以和输入位图网格分辨率不同。这里使用更细的 200 x 200 网格，但物理范围继承自位图：

const auto& mask_grid = mask.getGrid();
grid2D grid(
    {mask_grid.lowerBound<0>(), mask_grid.lowerBound<1>()},
    {mask_grid.upperBound<0>(), mask_grid.upperBound<1>()},
    {200, 200}
);

创建并初始化求解器。暂时把四边设为 0 定值边界：

Poisson_solver_2d solver;
solver.init(
    grid,
    Poisson_solver_2d::Cartesian,
    {
        Dirichlet_line(grid, boundary_direction_2d::N) = 0.0,
        Dirichlet_line(grid, boundary_direction_2d::S) = 0.0,
        Dirichlet_line(grid, boundary_direction_2d::E) = 0.0,
        Dirichlet_line(grid, boundary_direction_2d::W) = 0.0
    }
);

为了先确认求解器和输出流程可用，可以把图案区域设置成 source：

host_node_field2D<double> phi(grid);
host_node_field2D<double> source(grid);
source.for_each([&](size_t, double& rho, const auto& pos) {
    rho = interp(host_node_field2D<double>::Position{pos[0], pos[1]}, mask) > 0.5 ? 10.0 : 0.0;
});

solver.solve(phi.data(), source.data());
phi.plot("output/phi.plt", "phi", 0.0);

从这一阶段开始需要链接 Poisson solver backend，所以把 makefile 中的编译行改成：

    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o neon_light neon_light.cpp $(USE_BACKENDS) $(LIBS) $(LDFLAGS)

如果编译时报找不到 Poisson 相关实现，优先确认 makefile 中已经加入了 $(USE_BACKENDS)。

运行：

make neon_light

运行成功后，应看到 output/phi.plt 和 output/phi.png。与 mask 输出相比, phi 输出看起来更加柔和, 甚至看不清图案的轮廓. 这是泊松方程的性质决定的。

这一阶段你只需要知道：

Poisson 网格的物理范围可以来自已有 field。
interp(..., mask) 可以在不同分辨率网格之间取值。
solver.solve(phi.data(), source.data()) 会把求解结果写入 phi。

这一阶段结束时的代码状态可以参考 example/neon_light/stage_2.cpp。

Stage 3：把图案变成内部 Dirichlet 边界¶

从 Stage 2 的 neon_light.cpp 继续修改：

不再把图案作为 source。
使用 Dirichlet_func 把图案区域设置成内部 Dirichlet 边界。

内部边界的选择函数直接写在 solver.init(...) 中, 跟在原本的西向边界条件设置之后：

        Dirichlet_line(grid, boundary_direction_2d::W) = 0.0,   // <-- 多了个逗号
        Dirichlet_func(grid, [&](double x, double y) {
            return interp(host_node_field2D<double>::Position{x, y}, mask) > 0.01;
        }) = 1.5

这里没有手写插值工具函数，而是直接使用 PSuM field 模块已有的 interp。线性插值会在 0-1 边缘的区域产生介于 0 和 1 之间的中间值，因此用 0.01 作为阈值。

这一阶段 source 设为零，只看边界条件产生的电势：

host_node_field2D<double> phi(grid);
host_node_field2D<double> source(grid);
source.setZero();

solver.solve(phi.data(), source.data());
phi.plot("output/phi.plt", "phi", 0.0);

运行：

make neon_light

运行成功后，应看到 output/phi.plt 和 output/phi.png 有所变化。与上一阶段的输出相比, 整个图案区域看起来都在"发光".

这一阶段你只需要知道：

Dirichlet_func 可以用任意布尔函数选择内部定值区域。
mask 和 Poisson 网格不必一致，命中判断由 interp 完成。
多个边界条件可以放在同一个 solver.init(...) 的列表中。

这一阶段结束时的代码状态可以参考 example/neon_light/stage_3.cpp。

Stage 4：让内部边界值随时间变化¶

从 Stage 3 的 neon_light.cpp 继续修改：

把内部 Dirichlet 值从常数改成 lambda。
增加时间变量 t。
增加循环，反复求解并输出 phi_step_*.plt。
makefile 中把 phi_step_*.plt 合成动画。

在定义求解器前, 先定义一个随时间和空间快速变化的电势函数：

double t = 0.0;
auto voltage = [&](double time, double x, double y) {
    double high_freq = sin(3000.0 * (x + y) + 100.0 * time) + 1;
    double low_freq = cos(30.0 * (x - y) - 10.0 * time) + 1;
    return (high_freq * 0.2 + low_freq) * cos(60 * y - 3);
};

然后把内部边界的赋值改成 lambda：

Dirichlet_func(grid, [&](double x, double y) {
    return interp(host_node_field2D<double>::Position{x, y}, mask) > 0.01;
}) = [&](const auto& pos) {
    return voltage(t, pos[0], pos[1]);
},

solver.init(...) 只需要调用一次。后续循环中更新 t，再调用 solver.solve(...)：

int steps = 80;
double dt = 0.02;
for (int step = 0; step <= steps; ++step) {
    t = step * dt;
    source.setZero();
    solver.solve(phi.data(), source.data());
    phi.plot("output/phi_step_" + to_string(step) + ".plt", "phi", t);
    cout << "step = " << step << ", t = " << t << endl;
}

运行：

make neon_light

同时把 makefile 中的绘图命令调整为：

    python3 ../pltview.py output/mask.plt
    python3 ../pltview.py phi_step output

运行成功后，应看到终端打印 step = ...，并生成 output/phi_step.gif。

这一阶段你只需要知道：

边界值 lambda 捕获变量 t，所以每一步求解时都能得到不同的定值边界。
动画中的动态效果来自时变 Dirichlet 边界。

这一阶段结束时的代码状态可以参考 example/neon_light/stage_4.cpp。

Stage 5：增加边缘弱电势并完成霓虹灯效果¶

从 Stage 4 的 neon_light.cpp 继续修改：

叠加部分选中的 Dirichlet 边界。
利用线性插值得到的中间值添加一个较弱的边缘 Dirichlet 边界。

即使已经设置了边界条件, 还可以用后设置的覆盖先设置的. 在原本的北向边界后添加：

        Dirichlet_line(grid, boundary_direction_2d::N) = 0.0,
        Dirichlet_line(grid, boundary_direction_2d::N,
            {grid.lowerBound<0>() + 0.3 * grid.span<0>(),
             grid.upperBound<0>() - 0.3 * grid.span<0>()}) = 2.5, // 在北向边界的一小段设置了更高的定值

函数型边界条件也可以叠加设置。线性插值interp(..., mask) 会在 mask 的边缘得到 0 到 1 之间的值, 选中这一区域并放在原本设置的后面:

Dirichlet_func(grid, [&](double x, double y) {
    return interp(host_node_field2D<double>::Position{x, y}, mask) > 0.01;  // <-- 原本的边界条件
}) = [&](const auto& pos) {
    return voltage(t, pos[0], pos[1]);
},                                                                          // <-- 多了个逗号
Dirichlet_func(grid, [&](double x, double y) {
    double mask_val = interp(host_node_field2D<double>::Position{x, y}, mask);
    return mask_val > 0.01 && mask_val < 0.99;                          // <-- 选中mask的边缘
}) = [&](const auto& pos) {
    return voltage(t, pos[0], pos[1]) * 0.5;                            // <-- 使用不同的定值
}

运行：

make neon_light

运行成功后，最终输出包括：

output/mask.png
output/phi_step.gif

应当能看到相当清晰的图案轮廓，以及闪烁效果。

这一阶段你只需要知道：

边界条件可以叠加设置, 后设置的覆盖先设置的。
整个例子的关键 API 路线是 read_node_field_plt、interp、Dirichlet_func 和 Poisson_solver_2d。

这一阶段结束时的代码状态可以参考 example/neon_light/stage_5.cpp。

输出和常见错误¶

pltview.py 有两种常用方式：

python3 ../pltview.py output/initial_rho.plt
python3 ../pltview.py rho_step output

第一种用于单个 .plt 文件，通常生成对应的 .png。第二种用于一组文件，会在 output/ 中查找以 rho_step_ 开头的 .plt 文件并合成动画；phi_step output 和 energy output 的含义类似。

常见错误可以先这样排查：

make: acpp: No such file or directory：通常是没有执行 source ../../env_load.sh。
No rule to make target 'neon_light'：当前目录不对，或者 makefile 中还没有添加 neon_light 目标。
No rule to make target 'neon_light.cpp'：已经有 neon_light 目标，但还没有在当前目录新建 neon_light.cpp。
没有生成 output/... 文件：确认 makefile 里有 mkdir -p output，并且程序是在 example/neon_light/ 下运行。
pltview.py 没有打印 wrote ...：说明绘图脚本没有成功跑完，往上看终端中的 Python 报错。
链接时报找不到 backend .o 文件：先构建 field solver backend，或者检查 config.mk.local 中启用的后端是否和本机环境匹配。
看到 AdaptiveCpp Warning：通常是运行时 JIT 编译提示，不一定是程序错误；只要程序继续输出并生成文件即可。
