Big Bang

本文档将展示一个二维静电 PIC 小算例的开发过程。

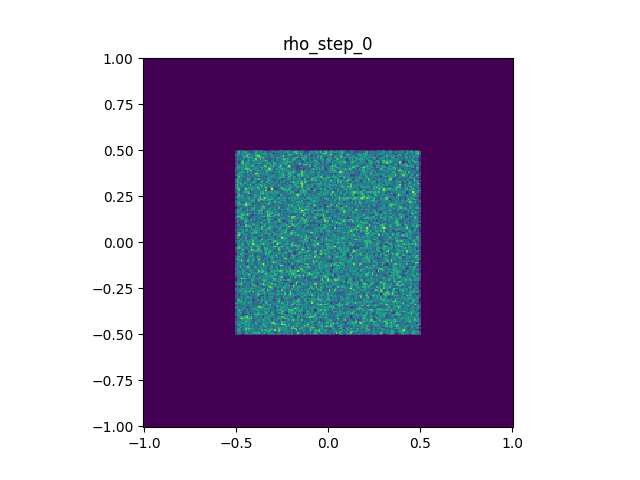

算例在 [-1, 1] x [-1, 1] 的方形区域中放入一小团同号带电粒子。 粒子先集中在原点附近，随后在自洽电场作用下相互排斥并向外膨胀；到达边界的粒子会被吸收。 这里例子将包含静电 PIC 的主要流程，但不包含碰撞、磁场、复杂几何边界等。

使用到的模块, 特性或典型用法:

• 粒子定义和粒子容器
• 粒子与场的交互
• 泊松方程求解

准备工作

在 example/big_bang/ 下新建 big_bang.cpp，然后按照每个 stage 逐步修改这个文件。 example/big_bang/stage_1.cpp 到 stage_6.cpp 是每个阶段结束时的参考答案，用来和自己的代码对照；不必当作必须运行的程序。

推荐从项目根目录进入算例目录，并加载编译环境：

cd example/big_bang
source ../../env_load.sh

这里的output/ 里可能残留旧的 .plt、.png 或 .gif 文件。 可以先手动清空 output/。

Stage 1：创建网格和场量

在 big_bang.cpp 中，首先 include 必要的头文件并 using namespace psum::prelude。

#include <iostream>
#include <sycl/sycl.hpp>
#include <Eigen/Core>
#include <psum/psum.hpp>
using namespace std;
using namespace psum::prelude;

添加粒子类型定义：

using Particle = tagged_struct<
    tag_bind<property::position, Eigen::RowVector2d>,  // 2D 位置
    tag_bind<property::velocity, Eigen::RowVector2d>,  // 2D 速度
    tag_bind<property::charge, double>,                // 电荷量
    tag_bind<property::mass, double>                 // 粒子质量
>;

在 main 函数中添加网格定义：

int main() {
    grid2D grid({-1.0, -1.0}, {1.0, 1.0}, {256, 256});
    sycl::queue q{sycl::default_selector_v};

    // 可以看到设备信息
    cout << "device: " << q.get_device().get_info<sycl::info::device::name>() << endl;

    // 节点场量用于存储电势和电荷密度（device端，可在kernel中使用）
    node_field2D<double> phi(q, grid);      // 电势
    node_field2D<double> rho(q, grid);      // 电荷密度

    return 0;
}

编写 makefile 文件：

-include ../../config.mk

INCLUDES = -I ../../include -I ../../src

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(LIBS) $(LDFLAGS)
    ./bb

(这些命令已经存在于 example/big_bang/makefile 中, 只需要取消注释即可)

后续每个阶段都这样编译和运行：

make big_bang

编译前确认已经 source 项目根目录的 env_load.sh，然后运行 make big_bang。 如果看到 make: acpp: No such file or directory，通常就是还没有执行 source ../../env_load.sh, 或依赖/安装没有成功。

运行成功后，应该能看到设备信息被打印出来，例如 AdaptiveCpp OpenMP host device(如果你的设备有 gpu，也可能显示 gpu 型号)。 第一次运行时 AdaptiveCpp 可能会打印 kernel cache 的 warning；这通常只是 JIT 编译提示，不是程序失败。

这一阶段你只需要知道：

• Particle 定义一个粒子有哪些属性。
• grid2D 定义二维计算区域和网格数。
• node_field2D 是定义在网格节点上的场量，这里用于电势 phi 和电荷密度 rho。

这一阶段结束时的代码状态可以参考example/big_bang/stage_1.cpp.

step 2: 添加粒子容器并初始化粒子和电荷统计

从 Stage 1 的 big_bang.cpp 继续修改：

• 在 Particle 定义后添加 ParticleGroup。
• 在 main 前添加 make_particles 和 deposit_charge。
• 在 main 中创建粒子容器，初始化粒子，沉积电荷，然后输出 output/initial_rho.plt。
• 把 makefile 改成先创建 output/，再运行程序并生成图片。

在Particle后定义 particle_group 作为粒子容器：

using ParticleGroup = particle_group<Particle, pos_x_nan_is_invalid>;

这里的 pos_x_nan_is_invalid 会在后续边界吸收阶段使用：当粒子被标记为无效后，particle_group 的遍历会自动跳过它。

粒子初始化函数直接接收 ParticleGroup&，在函数内部生成 host 端 vector<Particle>，最后一次性插入粒子组：

void make_particles(size_t count, ParticleGroup& particles) {
    rander R;
    vector<Particle> particle_vec(count);
    for (auto& p : particle_vec) {
        get<property::position>(p) = {R() - 0.5, R() - 0.5};
        auto rand_vec = RandFunction3D::RandV_Maxwell(R, 100000, 2.18e-25);
        get<property::velocity>(p) = {rand_vec.x(), rand_vec.y()};
        get<property::charge>(p) = 1.602e-19 * 1e7;
        get<property::mass>(p) = 2.18e-25 * 1e7;
    }
    particles.insert(particle_vec);
}

这里的位置是 [-0.5, 0.5] x [-0.5, 0.5] 上的均匀分布。 速度使用 PSuM 随机工具中的 RandFunction3D::RandV_Maxwell 生成 Maxwell 分布速度，再取 x/y 分量作为二维速度。 电荷和质量都乘以 1e7，代表许多真实粒子（宏粒子）。

接下来添加电荷沉积函数：

void deposit_charge(ParticleGroup& particles, node_field2D<double>& rho) {
    rho.setZero();
    double cell_area = rho.getGrid().del<0>() * rho.getGrid().del<1>();
    particles.for_each([&](sycl::handler& h) {
        auto rho_acc = rho.get_access(h);
        return [=](Particle& p) {
            add_back(
                get<property::position>(p),
                get<property::charge>(p) / cell_area,
                rho_acc
            );
        };
    });
}

注意 cell_area 直接从 rho.getGrid() 中取得，这样 deposit_charge 不需要额外传入网格参数。 rho.setZero() 用来清空旧的沉积结果，add_back 将粒子电荷按插值权重加回网格节点。

在 main 中添加：

ParticleGroup particles(q);
make_particles(100000, particles);
deposit_charge(particles, rho);
rho.plot("output/initial_rho.plt", "rho", 0.0);

调整 makefile：

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(LIBS) $(LDFLAGS)
    mkdir -p output # 创建output目录
    ./bb
    python3 ../pltview.py output/initial_rho.plt # 将生成的plt文件转成png文件

运行成功后，应该能看到 output/initial_rho.plt，并生成 output/initial_rho.png。 如果没有生成 .png，先确认 python3 ../pltview.py output/initial_rho.plt 是否被执行，以及当前目录是否是 example/big_bang/。

这一阶段你只需要知道：

• ParticleGroup 是装很多粒子的容器。
• make_particles 先在 host 端生成粒子，再一次性插入容器。
• deposit_charge 把粒子的电荷按插值权重分配到网格节点上。

这一阶段结束时的代码状态可以参考 example/big_bang/stage_2.cpp.

step 3：添加粒子运动和边界条件处理

从 Stage 2 的 big_bang.cpp 继续修改：

• 在 deposit_charge 后添加 move_particles。
• 把 main 中“只沉积一次并输出”的代码改成时间循环。
• makefile 改成把 rho_step_*.plt 合成动画。

这一阶段先不加入 Poisson 求解器，因此 phi 仍然是零场；但我们仍然按完整 PIC 推进的写法，从 phi 中得到电场。 这样下一阶段只需要让 phi 变成求解器算出来的电势，粒子推进函数不用再改。

在 deposit_charge 后添加粒子运动函数：

void move_particles(ParticleGroup& particles, node_field2D<double>& phi, double dt) {
    particles.for_each([&](sycl::handler& h) {
        auto phi_acc = phi.get_access(h);
        return [=](Particle& p) {
            auto& position = get<property::position>(p);
            auto& velocity = get<property::velocity>(p);

            auto grad_phi = interp_diff(position, phi_acc);
            Eigen::RowVector2d electric_field(-grad_phi[0], -grad_phi[1]);
            velocity += electric_field * get<property::charge>(p) / get<property::mass>(p) * dt;
            position += velocity * dt;

            if (!phi_acc.getGrid().inGrid(position)) {
                ParticleGroup::validator::make_invalid(p);
            }
        };
    });
}

这里 interp_diff(position, phi_acc) 返回电势梯度，电场是 -grad(phi)。当前 phi 为零，所以电场为零。 粒子只按初始 Maxwell 速度飞行。 边界处理使用 ParticleGroup::validator::make_invalid(p)，被标记为无效的粒子在后续 particle_group 遍历中会被跳过。

然后把 step 2 中只沉积一次的部分改成时间循环：

double dt = 2.0e-7;
int steps = 400;
int output_interval = 10;

for (int step = 0; step <= steps; ++step) {
    deposit_charge(particles, rho);
    if (step % output_interval == 0) {
        rho.plot("output/rho_step_" + to_string(step) + ".plt", "rho", step * dt);
        cout << "step = " << step << ", alive = " << particles.size() << endl;
    }
    move_particles(particles, phi, dt);
}

调整 makefile，在运行程序后用 pltview.py 合成动图：

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./bb
    python3 ../pltview.py rho_step output

python3 ../pltview.py rho_step output 会在 output/ 中查找以 rho_step_ 开头的 .plt 文件，并把它们合成动画。 运行成功后，终端会打印 step = ...、alive = ...，并生成 output/rho_step.gif。 这一阶段虽然 phi 是零场，粒子仍会按初始 Maxwell 速度飞行，所以后期少量粒子会离开边界。

这一阶段你只需要知道：

• interp_diff(position, phi_acc) 从电势场中计算梯度。
• 电场是 -grad(phi)；当前 phi 为零，所以还没有自洽电场加速。
• 离开网格的粒子会被标记为无效，后续遍历会跳过它们。

这一阶段结束时的代码状态可以参考 example/big_bang/stage_3.cpp.

step 4：添加泊松求解器

从 Stage 3 的 big_bang.cpp 继续修改：

• 在 namespace 部分添加边界条件工具。
• 在创建粒子后创建 Poisson_solver_2d，并设置四条 Dirichlet 边界。
• 添加 host 端临时场 phi_host 和 rho_host。
• 在每次电荷沉积后求解 phi，并暂时保留 if (step == 0) break;，先只检查初始电势。
• makefile 的编译命令从这一阶段开始加入 $(USE_BACKENDS)。

这一阶段把 step 3 中一直为零的 phi 改成由电荷密度 rho 求解得到的电势。 为了先单独检查泊松求解器和电势输出，这一步在完成第 0 步的 rho -> phi 求解并输出后就退出程序。

首先在命名空间部分增加边界条件工具：

using namespace psum::field_solver::boundary_creator;

在创建粒子之后，创建 Poisson 求解器，并设置四条边为定值边界：

Poisson_solver_2d psolver;
psolver.init(
    grid,
    Poisson_solver_2d::Cartesian,
    {
        Dirichlet_line(grid, boundary_direction_2d::N) = 0,
        Dirichlet_line(grid, boundary_direction_2d::S) = 0,
        Dirichlet_line(grid, boundary_direction_2d::E) = 0,
        Dirichlet_line(grid, boundary_direction_2d::W) = 0
    }
);

当前使用的 native 求解后端在 host 端工作，因此还需要准备 host 端的临时场：

host_node_field2D<double> phi_host(grid);
host_node_field2D<double> rho_host(grid);

然后在主循环中，在每次沉积电荷之后求解电势：

for (int step = 0; step <= steps; ++step) {
    deposit_charge(particles, rho);
    rho_host.copy(rho.getContent().to_host());
    psolver.solve(phi_host.data(), rho_host.data());
    phi.copy(phi_host.getContent());

    if (step % output_interval == 0) {
        rho.plot("output/rho_step_" + to_string(step) + ".plt", "rho", step * dt);
        phi.plot("output/phi_step_" + to_string(step) + ".plt", "phi", step * dt);
        cout << "step = " << step << ", alive = " << particles.size() << endl;
    }
    if (step == 0) break; // 临时逻辑，只输出初始分布
    move_particles(particles, phi, dt);
}

这里 rho_host.copy(rho.getContent().to_host()) 将 device 端的 rho 拷贝到 host； psolver.solve(phi_host.data(), rho_host.data()) 求解泊松方程； phi.copy(phi_host.getContent()) 再把 host 端电势拷贝回 device 端的 phi。

是否需要 host 端副本取决于求解器后端是否支持 device 端指针。 对于cuda_sparselu_gpu这样的 gpu 后端不需要这一步(而且会导致出错)。

调整 makefile，在运行程序后查看初始电势：

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(USE_BACKENDS) $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./bb
    python3 ../pltview.py phi_step output

这里加入 $(USE_BACKENDS)，便于后续使用非 native 后端。 如果链接时报找不到 registry.o、impls.o 或其他 field solver backend 文件，说明求解器后端还没有构建好。 需要先按构建文档生成这些 backend 目标文件。

运行后应当得到 output/phi_step.png。这一阶段只输出第 0 步，所以 pltview.py 会生成单张图片而不是动画。电势分布应当比电荷分布更平滑，并且在四条边界处达到 0. 本教程默认使用 native 后端，所以需要 rho_host.copy(...) 和 phi.copy(...) 这两次 host/device 拷贝。 如果以后切到 GPU 后端，这部分代码可以去掉。

这一阶段你只需要知道：

• Poisson 求解器把电荷密度 rho 转换成电势 phi。
• $(USE_BACKENDS) 会把求解器后端链接进程序。
• 这里先在第 0 步退出，是为了单独确认电势求解和输出没有问题。

这一阶段结束时的代码状态可以参考 example/big_bang/stage_4.cpp.

step 5：使用求解器计算出的电场更新粒子位置

从 Stage 4 的 big_bang.cpp 继续修改：

• 删除主循环中的 if (step == 0) break;。
• makefile 中同时生成 rho_step 和 phi_step 的动画。

step 4 已经能够从当前粒子分布求出电势，但程序在第 0 步就退出了。这一阶段要做的事情很少：只要去掉主循环中的

if (step == 0) break;

即可。

调整 makefile，在运行后同时生成电荷密度和电势动画：

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(USE_BACKENDS) $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./bb
    python3 ../pltview.py rho_step output
    python3 ../pltview.py phi_step output

运行后应当能看到粒子团快速膨胀，到达边界的粒子会被 ParticleGroup::validator::make_invalid(p) 标记为无效，因此 alive 数量会下降。

这一阶段你只需要知道：

• 每一步先沉积 rho，再求解 phi，最后用 phi 推动粒子。
• output/rho_step.gif 看电荷密度（对应于粒子空间分布）怎么扩散。

这一阶段结束时的代码状态可以参考 example/big_bang/stage_5.cpp.

step 6：观察能量守恒

从 Stage 5 的 big_bang.cpp 继续修改：

• 添加 <fstream>。
• 在 move_particles 后添加 kinetic_energy 和 field_energy。
• 在 main 中打开 output/energy.plt; 创建一个可复用的 shared 变量。
• 在求解出 phi 后统计总能量并写入文件。
• makefile 中再增加 python3 ../pltview.py energy output。

step 5 已经完成了自洽的粒子推进：每一步先由粒子沉积出 rho，再求解 phi，最后用电场推动粒子。 接下来可以加入一个能量诊断，用它观察数值过程在粒子大量离开边界之前是否基本守恒。

先加入文件输出所需的<fstream>：

#include <fstream>

粒子动能可以直接在粒子容器上并行累加。 由于所有粒子都会同时写入同一个标量，需要把这个标量放在 device 可访问的 shared memory 中，并用 atomic_add 做归约：

double kinetic_energy(ParticleGroup& particles, double* energy) {
    *energy = 0.0;
    particles.for_each([&](sycl::handler& h) {
        return [=](Particle& p) {
            const auto& velocity = get<property::velocity>(p);
            atomic_add(*energy, 0.5 * get<property::mass>(p) * velocity.squaredNorm());
        };
    });
    return *energy;
}

场能用电荷密度与电势之积的积分(累积), 可以用 field 提供的 for_each 函数实现：

double field_energy(node_field2D<double>& phi, node_field2D<double>& rho, double* energy) {
    *energy = 0.0;
    double cell_area = phi.getGrid().del<0>() * phi.getGrid().del<1>();
    phi.for_each([&](sycl::handler& h) {
        auto rho_acc = rho.get_access(h);
        return [=](size_t i, double& phi_value) {
            atomic_add(*energy, 0.5 * phi_value * rho_acc(i) * cell_area);
        };
    });
    return *energy;
}

这里使用 phi.for_each 的第一个参数 i 取得当前网格点的 index，再通过 rho_acc(i) 访问同一位置的电荷密度。

在 main 中打开能量文件，并创建一个可复用的 shared 变量：

ofstream energy_file("output/energy.plt");
energy_file << "variables=time,relative_energy" << endl;
double initial_energy = 0.0;
double* energy = shared_variable<double>(q);

energy 在主函数中只创建一次，之后分别传给动能和场能统计函数重复使用。每次统计函数开始时都会先把 *energy 清零。

在主循环中，求解出 phi 后立刻统计总能量，能量的相对值：

double kinetic = kinetic_energy(particles, energy);
double electric = field_energy(phi, rho, energy);
double total = kinetic + electric;
if (step == 0) {
    initial_energy = total;
}
energy_file << step * dt << "\t" << (total / initial_energy) << endl;

输出文件 output/energy.plt 只有两列：时间和 relative_energy。这样可以直接复用 pltview.py 的一维曲线绘图逻辑。

最后调整 makefile，让 big_bang 目标同时生成电荷密度、电势和能量误差图：

big_bang: big_bang.cpp
    $(ACPP) $(COMMON_FLAGS) $(INCLUDES) -o bb big_bang.cpp $(USE_BACKENDS) $(LIBS) $(LDFLAGS)
    mkdir -p output
    ./bb
    python3 ../pltview.py rho_step output
    python3 ../pltview.py phi_step output
    python3 ../pltview.py energy output

运行后会得到 output/energy.png。在大量粒子倍被边界吸收之前，relative_energy 应当接近 1； 之后由于粒子不断离开计算区域，总能量会明显下降。

这一阶段你只需要知道：

• 动能来自粒子速度，场能来自 rho 和 phi。
• atomic_add 用来安全地把很多粒子的贡献加到同一个数上。
• output/energy.png 不是要求全程接近 0；粒子离开边界后，总能量会快速下降。

这一阶段结束时的代码状态可以参考 example/big_bang/stage_6.cpp.

输出和常见错误

pltview.py 有两种常用方式：

python3 ../pltview.py output/initial_rho.plt
python3 ../pltview.py rho_step output

第一种用于单个 .plt 文件，通常生成对应的 .png。 第二种用于一组文件，会在 output/ 中查找以 rho_step_ 开头的 .plt 文件并合成动画；phi_step output 和 energy output 的含义类似。

常见错误可以先这样排查：

• make: acpp: No such file or directory：通常是没有执行 source ../../env_load.sh。
• No rule to make target 'big_bang'：当前目录不对，或者 makefile 中还没有添加 big_bang 目标。
• No rule to make target 'big_bang.cpp'：已经有 big_bang 目标，但还没有在当前目录新建 big_bang.cpp。
• 没有生成 output/... 文件：确认 makefile 里有 mkdir -p output，并且程序是在 example/big_bang/ 下运行。
• pltview.py 没有打印 wrote ...：说明绘图脚本没有成功跑完，往上看终端中的 Python 报错。
• 链接时报找不到 backend .o 文件：先构建 field solver backend，或者检查 config.mk.local 中启用的后端是否和本机环境匹配。
• 看到 AdaptiveCpp Warning：通常是运行时 JIT 编译提示，不一定是程序错误；只要程序继续输出并生成文件即可。
